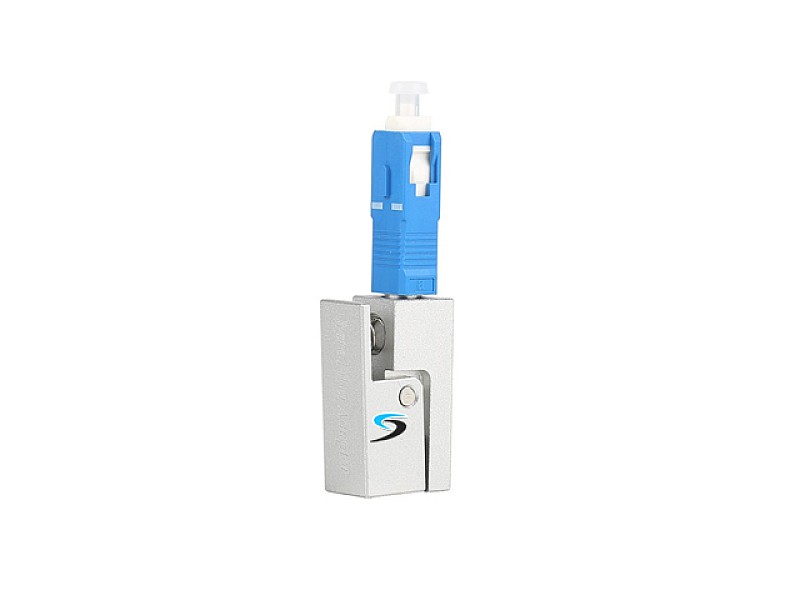

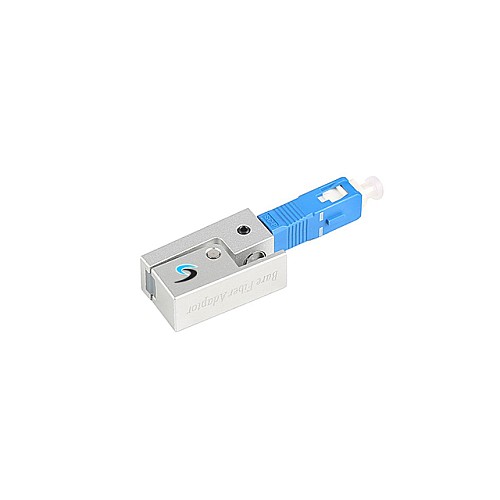

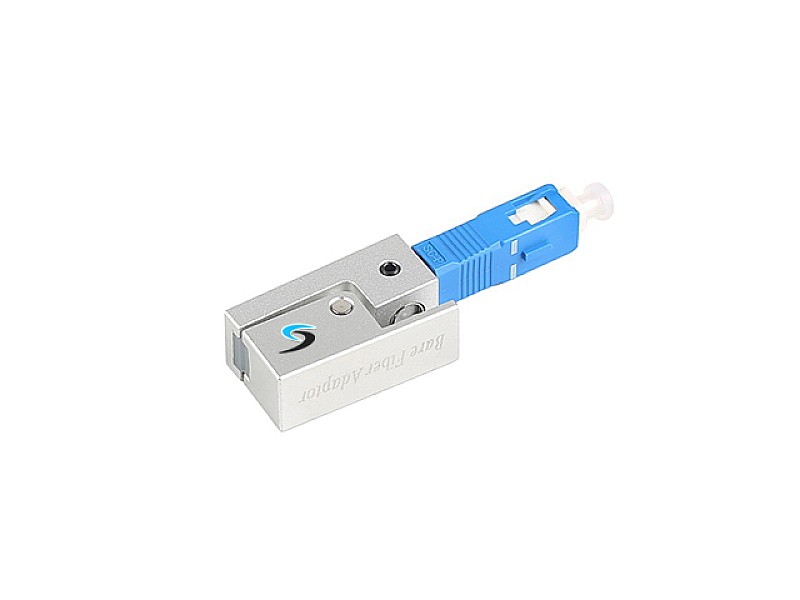

SC/UPC Bare Fiber Adapter 0.25-0.9mm

รุ่น: SC-BARE
รหัส: 000920
สถานะ: มีสินค้า

เข้าชม: 7400

฿350

฿350 ไม่รวมภาษี 7%

จำนวน

(0) / แสดงความคิดเห็น

รายละเอียด
รีวิว (0)

Bare Fiber Adapter หัว SC-Connector รองรับขนาดสาย 0.25mm-0.9mm คืออุปกรณ์ หรือ หัวจำลองสาย สำหรับทดสอบสายไฟเบอร์ออฟติกแบบชั่วคราว สามาถถอดเข้าถอดออกได้ไม่จำกัด บางกรณีเราอาจต้องทำการทดสอบสายก่อนการเข้าหัวหรือ ต้องการทดสอบสายกับเครื่องมือ อุปกรณ์ต่างๆ โดยไม่ต้องเข้าหัวคอนเนคเตอร์จริง ซึ่งการใช้ Bare Fiber ในการทดสอบจะได้ประสิทธิภาพมาก เนื่องจากสายไม่มีรอยต่อใดๆ เพราะเป็นการแทงแก้วออกมาที่ปลายหัว ค่าลดทอนของเจ้าตัว Bare Fiber มีค่าลดทอนน้อยกว่าหัว Fast Connector ซะอีกครับ

** ฺBare Fiber Adapter เป็นเครื่องมือสำหรับใช้ทดสอบสาย สามารถใช้งานได้ไม่จำกัดครั้ง ถอดเข้าถอดออกได้ตลอด

ขั้นตอนการใช้งาน (ยกตัวอย่างจากสาย FTTH DROP OWIRE, SDT 1 CORE)
1. ปอกสายชั้นเปลือกหุ้มสีดำออกในระยะตามต้องการ 10 เซ็นติเมตรหรือมากกว่าตามสะดวก
2. จากนั้นจะได้สายขนาด 0.25 มิลิเมตรตามระยะที่ปอก (สีฟ้าตามมาตรฐาน) สายบางยี่ห้ออาจเป็นสีใส
3. ใช้ Striper (คีมเหลือง) ลอกชั้นเคลือบสีฟ้าออกในระยะ 1.5-2 เซ็นติเมตร
4. เช็ดสายด้วยแอลกอฮอล์ (หากไม่เช็ดจะสอดแก้วยาก เสี่ยงหักคาหัวแบร์)
5. นำสายที่ได้ไปตัดโดยใช้ Fiber Claver (แท่นตัด) ตัดระยะ 1.1-1.2 เซ็นติเมตร (วัดจากชั้นเคลือบสีฟ้า)
6. นำสายที่ตัดเรียบร้อยแล้วสอดเข้าไปที่ด้านท้ายของ Bare Fiber (กดปุ่มที่ตัว Bare เพื่อเปิดช่อง)
7. สอดแก้วที่ตัดเตรียมไว้ไปในช่องด้านท้ายของตัว Bare จนสุด (แก้วจะโผล่ที่ปลายหัวเล็กน้อย)
8. ขยับถอยให้แก้วเสมอปลายหัวพอดี เป็นการเสร็จขั้นตอน

หมายเหตุ
1. สำหรับคนที่มีปากกาคาบาย หรือมีดคาบาย ให้ข้ามขั้นตอนตัดโดยใช้ Claver ไปได้เลย เพราะสามารถตัดหลังจากสอดแก้วทะลุได้โดยใช้อุปกรณ์นี้
2. หลังจากสอดแก้วเข้าไปแล้วต้องขยับให้ปลายเส้นแก้วอยูุ่ในระดับของปลายพอดี (โผล่ได้ 0.2-0.5 มิลลิเมตร)
3. หาเส้นแก้วโผล่มากเกินไป มันสามารถทำให้อุปกรณ์ทดสอบ เสียหายได้

** สินค้าชิ้นนี้ ไม่รับประกันกรณีทำแก้วหักคาหัว (ลูกค้าควรศึกษาก่อนการใช้งานนะครับ)
